Наружная электроника, автомобильные модули, промышленные датчики и интеллектуальные устройства подвергаются воздействию все более суровых условий. Тяжелыйдождь,-очистка под высоким давлением, промывка горячей водой-и проникновение пыли могут привести к повреждению внутренних цепей, снижению эффективности уплотнения и сокращению срока службы изделия. Прежде чем продукция выйдет на рынок, производителям необходимы надежные лабораторные испытания, которые воссоздают эти экстремальные условия окружающей среды контролируемым и воспроизводимым образом.

Клиент из США недавно поделился положительным отзывом после длительного-пользования LIB. Лабораторная камера для моделирования климата (IPX9): «Мы использовали камеру много раз, и она продолжает работать правильно. Я ценю ваше обращение, здесь все в порядке».Заказчик использовал систему для повторной проверки водонепроницаемости, демонстрируя долгосрочную-рабочую стабильность и надежность камеры в реальных условиях испытаний.

В этой статье объясняется, что такое лабораторная камера для моделирования климата (IPX9), как она работает, каким международным стандартам она соответствует и почему она широко используется для испытаний на водонепроницаемость при высоких-температурах, высоких-давлениях в автомобильной, электронной, аэрокосмической и промышленной сферах.

1. Почему важно проводить испытания с помощью моделирования климата IPX9?

A Лабораторная камера для моделирования климата (IPX9)  – это специализированная система испытаний на воздействие окружающей среды, предназначенная для оценки того, насколько хорошо корпуса изделий выдерживают воздействие воды при высоких-температурах и-давлении. В отличие от обычных испытаний на водонепроницаемость, испытания IPX9 имитируют суровую промышленную уборку и эксплуатацию на открытом воздухе с использованием горячей воды до температуры +88 градусов и давления распыления 8000–10 000 кПа.

Современные продукты часто работают в условиях дождя, грязи, дорожных брызг, влажной среды и условий-промышленной мойки. Попадание воды в корпус может вызвать коррозию, короткое замыкание, неисправность датчика или повреждение изоляции. Лабораторное моделирование IPX9 помогает производителям выявлять недостатки уплотнений до того, как продукция попадет к потребителю.

Оборудование разработано в соответствии с основными международными стандартами, включая IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 и IEC 60068-2-68, что обеспечивает признанное во всем мире соответствие требованиям испытаний.

2. Где используется лабораторная камера для моделирования климата (IPX9)?

Камеры IPX9 широко используются в отраслях, требующих строгой защиты корпуса и проверки экологической безопасности.

Типичные области применения включают в себя:

① Автомобильные ЭБУ и аккумуляторные системы.

② Камеры видеонаблюдения и устройства наружного наблюдения.

③ Светодиодное уличное освещение и системы дорожного движения.

④ Промышленные разъемы и панели управления.

⑤Бытовая электроника и устройства связи

⑥Аэрокосмические электрические модули

⑦Оборудование для пищевой-перерабатывающей и фармацевтической промышленности, требующее горячей-санитарной очистки воды

Эти условия имитируют реальные-среды мира, такие как автоматические системы мойки автомобилей, брызги на дороге на скорости, промышленную санитарную очистку и воздействие шторма.

3. Преимущества по сравнению с испытанием на природные осадки

Испытания естественных осадков трудно контролировать, поскольку погодные условия постоянно меняются. Интенсивность дождя, температура воды, направление ветра и влажность окружающей среды меняются каждый день, что делает результаты непостоянными и их трудно повторить.

Лабораторная климатическая камера класса IPX9 решает эти проблемы, обеспечивая стабильные и программируемые условия испытаний. Инженеры могут точно контролировать: температуру воды, давление распыления, угол распыления, продолжительность испытания, скорость поворотного стола, расход воды.

Например, давление сильного дождя в природе обычно ниже 10 кПа, тогда как при испытаниях IPX9 оно достигает 10 000 кПа с водой высокой-температуры. Это создает гораздо более суровую и повторяемую среду проверки водонепроницаемости, чем испытания на открытом воздухе.

По сравнению с полевыми испытаниями лабораторное моделирование значительно сокращает циклы разработки продукции, одновременно повышая эффективность сертификации и повторяемость испытаний.

Популярные водонепроницаемые и пыленепроницаемые лабораторные камеры для моделирования климата



Лабораторная камера для моделирования климата (IPX9)

IP69K Камера для испытания на дождь

Вододождевая камера MIL‑STD‑810

IPX7 IPX8 Оборудование для испытаний на погружение в воду

Устройство для испытаний на дождь UL

Камера для испытания на дождь IP66k

Лабораторная камера для моделирования климата LIB (IPX9) сочетает в себе циркуляцию воды под высоким-давлением, точное регулирование температуры, автоматическое управление распылением и интеллектуальный мониторинг в одной интегрированной системе испытаний на водонепроницаемость.

В оборудовании используется насосная система высокого-давления, которая подает воду под давлением 8000–10 000 кПа через четыре распылительные форсунки из-стали, расположенные под углами 0, 30, 60 и 90 градусов. Во время испытаний платформа непрерывно вращается со скоростью 5 ± 1 об/мин, чтобы обеспечить полный охват корпуса с разных направлений.

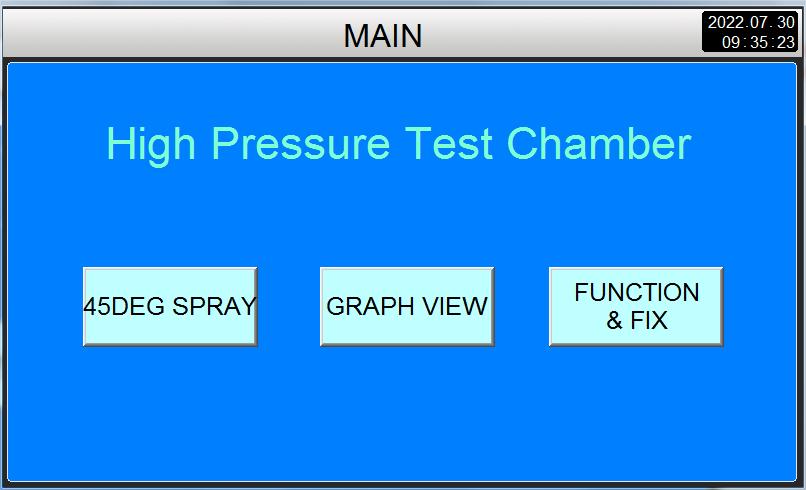

Интеллектуальная система ПИД-регулирования непрерывно регулирует давление воды, скорость потока и температуру. Технология управления электромагнитным потоком LIB поддерживает стабильность давления в пределах ±0,01 кПа, помогая лабораториям добиться высокой повторяемости условий испытаний на водонепроницаемость.

Система нагрева повышает температуру воды до +88 градусов, имитируя высоко-промышленную среду очистки, обычно встречающуюся на автомобильных заводах и в системах пищевой-перерабатывающей промышленности.

В комплект оборудования также входит:

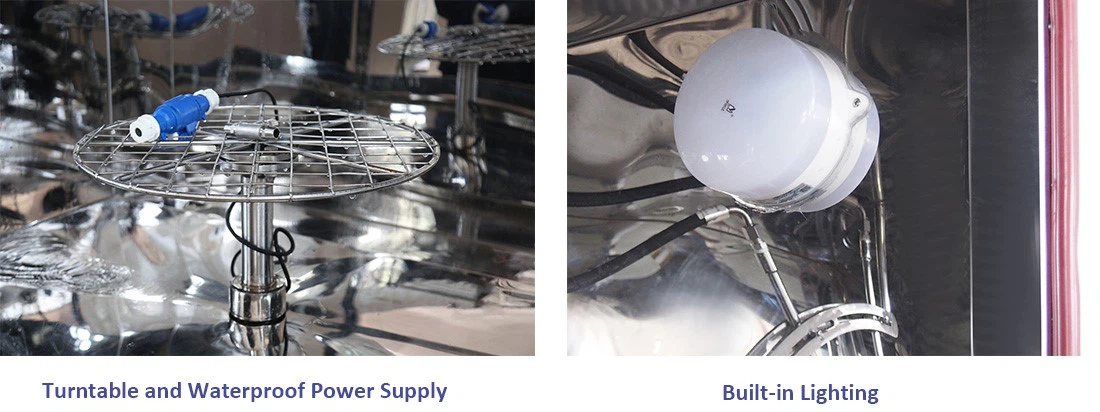

① Водонепроницаемый источник питания для-функционального тестирования в режиме реального времени.

② Светодиодное смотровое освещение

③ Большое смотровое окно с системой стеклоочистителей.

④ Замкнутая-система фильтрации и рециркуляции воды.

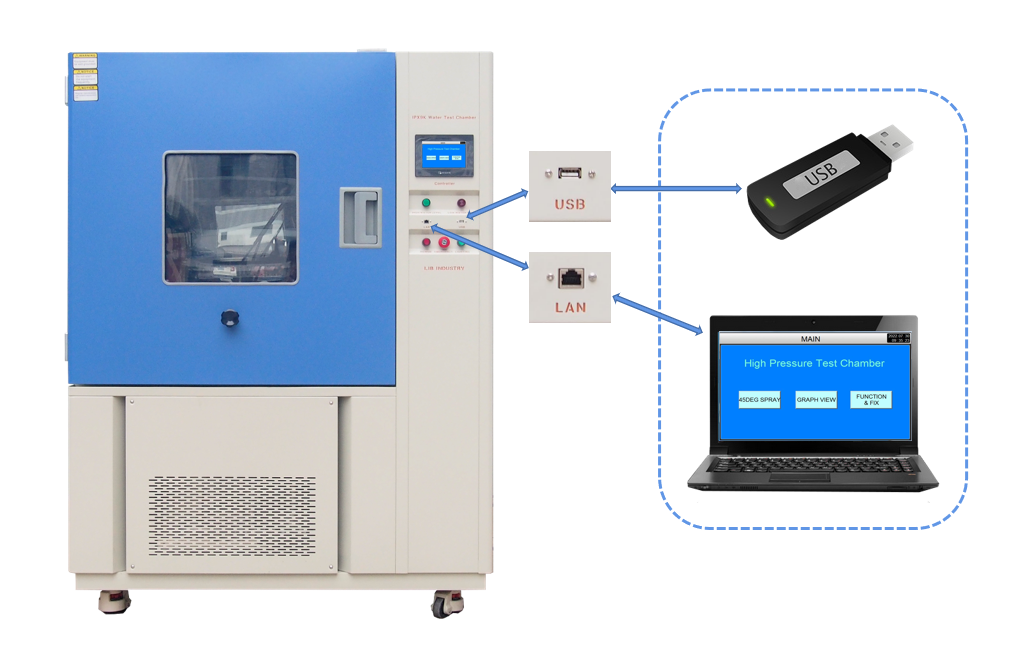

⑤ Автоматическая регистрация данных и экспорт через USB/Ethernet.

Система циркуляции воды с-замкнутым контуром фильтрует и перерабатывает воду во время испытаний, сокращая расход воды до 80 %, сохраняя при этом стабильное давление и температуру распыления.

1. Стандартный испытательный цикл IEC 60529 IPX9K.

IEC 60529 IPX9K — один из наиболее широко используемых стандартов водонепроницаемых корпусов для автомобильного и промышленного оборудования.

Стандарт требует:

Ключевые параметры лабораторной климатической модели LIB (IPX9):

3. Преимущества камеры для моделирования климата лаборатории LIB во время испытаний IPX9K

① Высокоточная стабильность давления

Электромагнитное регулирование расхода с ПИД-управлением поддерживает стабильное давление распыления и постоянную силу удара воды на протяжении всего испытательного цикла.

② Много-автоматическое испытание на распыление под разными углами

Четыре автоматические распылительные форсунки и вращающийся поворотный стол обеспечивают полную обработку корпуса без необходимости изменения положения вручную.

③ Водосберегающая-система с замкнутым-контуром

Встроенная система фильтрации и рециркуляции снижает потребление воды до 80% во время непрерывного тестирования.

④ Тестирование в реальном времени-

Продукты могут оставаться под напряжением во время испытаний благодаря водонепроницаемым электрическим интерфейсам для-проверки работоспособности в режиме реального времени.

⑤ Международная сертификационная поддержка

Автоматическая регистрация данных упрощает документацию по сертификационным требованиям IEC 60529, ISO 20653, DIN 40050-9 и JIS D0203.

Недавний инженер по надежности, занимающийся разработкой наружных камер видеонаблюдения и ландшафтных динамиков, сообщил, что система LIB IPX9 «очень полезна, помогая нам разрабатывать новые продукты для наружного применения», особенно во время-проверки водонепроницаемости в реальном времени.

Вопрос 1: Может ли камера обеспечивать несколько уровней водонепроницаемости IP?

Да. Системы LIB поддерживают испытания IPX1–IPX9K в одной интегрированной камере с программируемым переключением между различными режимами распыления.

Вопрос 2. Могут ли продукты оставаться включенными во время тестирования?

Да. Водонепроницаемые интерфейсы питания позволяют проводить испытания камер, датчиков, систем освещения и автомобильной электроники под напряжением.

Вопрос 3: Каким международным стандартам соответствует палата?

Камера соответствует стандартам IEC 60529, ISO 20653, DIN 40050-9, JIS D0203 и IEC 60068-2-68.

Вопрос 4: Предоставляет ли LIB камеры индивидуального размера?

Да. LIB поддерживает индивидуальные внутренние размеры, грузоподъемность поворотного стола, конфигурации распыления и функции автоматизации в соответствии с требованиями тестирования заказчика.

В5: Как долго длится доставка и техническая поддержка?

LIB обеспечивает доставку запасных частей по всему миру, обычно в течение 7–15 дней. Англоговорящие-инженеры предлагают круглосуточную техническую поддержку по вопросам установки, калибровки, обслуживания и устранения неполадок.

В6: Сложно ли обслуживать?

Нет. Плановое техническое обслуживание в основном включает в себя очистку форсунок, проверку фильтров, проверку труб и очистку электрооборудования от пыли. Большинство проверок занимают всего несколько минут и помогают поддерживать-точность тестирования в долгосрочной перспективе.

Лабораторная камера для моделирования климата LIB (IPX9) обеспечивает гораздо больше, чем обычное моделирование дождя. Он воссоздает экстремально горячую-воду, высокое-давление и водонепроницаемость под разными- углами с точным числовым управлением и полным соответствием международным стандартам. LIB помогает производителям проводить надежные, повторяемые и готовые к сертификации испытания корпусов, от автомобильной электроники до промышленного оборудования и уличных бытовых устройств.

Контакт ЛИБ Промышленностьчтобы настроить свою лабораторную камеру для моделирования климата (IPX9) и улучшить испытания экологической безопасности уже сегодня.
